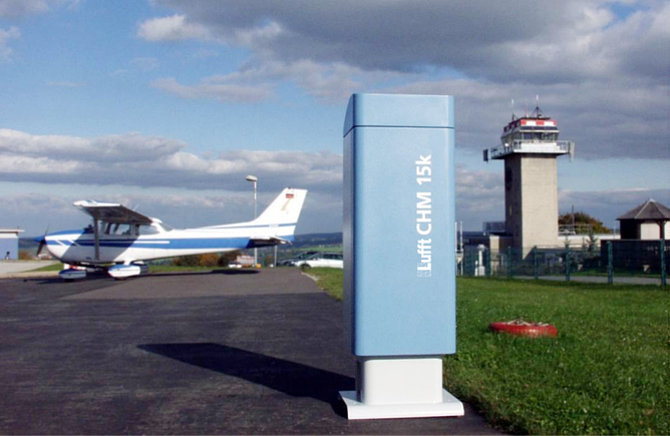

CHM15K激光云高仪/云雾霾激光雷达
简介
CHM 15K 云雾霾激光雷达是一种简易的单波长后散射激光雷达，1064纳米的窄线宽钇铝石榴石晶体芯片激光的稳定波长提供了性能**的信号，可以可靠地测量云层及气溶胶，包括云底高度、穿透深度、混合层高度、垂直能见度等重要物理参数。测量范围高达15公里，可测量多达 9个云层和卷云。不论是针对复杂的气溶胶研究或者是集成到大型观测网络中， CHM 15k云雾霾激光雷达对当前大气研究中的多样化需求而言都不愧为当前**技术水平的代表性解决方案。广泛适用于气象观测、机场、环境监测、科学研究等应用。
特点
?采用高灵敏度的光学器件、长寿命的固态激光器、小波段过滤器以及高敏感度的图
像接收器确保夜以继日精确地采集数据。
?大功率激光光源，测量距离更远，超大量程15 km (50000 ft)。
?所采用的脉冲能量和频率对人眼是安全的，是属于1M激光
等级的产品。 ?
?采用带宽仅0.1nm 的激光脉冲，加上对特定波段光的滤镜，
可以抗环境光的干扰。双镜头设计，可以进行镜头之
间自检，**程度消除镜头污损的影响。
?不易受大气中颗粒物漫反射影响，特别是低层空间的雾、灰
尘等。采样失真率小，精度可达5m。 ?
?不存在温度偏移现象。
?实现对设备控制的图形界面操作软件
?增强的多云层检测，易维护的模块化设计
?内置控制器还提供 web 操作界面。 ?
?德国与荷兰气象局的广泛应用，仅2014-2015年德国气象局就采购近200套适用于
气象观测、机场、环境监测、科学研究等应用。
?全天候的稳定运行
CHM 15k云雾霾激光雷达可以全年全天候不间断地运行。设备配备了双层机壳，
观测窗吹风机，自动加热系统，可以不受雾、雨、冰冻和过热的影响。
?包含原始数据在内的多种数据报文格式
1-标准数据报文
输出间隔，日期，时间，云层数量，穿透深度，垂直能见度，**检测高度，
本地海拔高度，单位(m/ft)系统状态，降雨指数，校验位
2-扩展数据报文
标准数据报文加上额外的状态信息以及设备参数
3-原始数据报文
扩展数据报文加上测量到的原始数据（NetCDF格式）
4-CHM15k数据报文
输出间隔，日期，时间，单位，天空情况指数，总云层覆盖，云层数，穿透
深度，垂直能见度，**检测高度，气溶胶层质量分数，气溶胶层高，系统
状态，校验码
5- CHM15k 用户自定义数据报文
技术指标
CHM 15k 激光云高仪/云雾霾激光雷达 | ||
技术参数 | 规格 (长x宽x高) | 500 mm x 500 mm x 1550 mm |
重量 | 70 kg (130 kg 含木箱外包装) | |
工作环境 | 工作温度 | -40°C … 55°C |
工作湿度 | 0% … 100% | |
工作风速 | 55 m/s | |
测量参数 | 测量原理 | 光学 (激光雷达) |
光源 | Nd:YAG固态激光器，波长1064 nm | |
测量目标 | 气溶胶，云 | |
测量范围 (CBH) 1 | 5 m-15，000 m (16ft-50000ft) | |
精度2 | ± 5m (±16 ft) | |
分辨率 | 5 m (16 ft) | |
采样频率 | 100 MHz | |
NetCDF 原始数据 分辨率 | 5 m， 10 m or 15m | |
测量时间 | 2 s ... 600 s (可调) | |
测量的云层数量 | -CBH1， 预设值: 3层，**9层 -云层穿透深度 -云量及天空情况指数 -垂直能见度(VOR) -气溶胶层高度 -气溶胶后散射廓线 | |
数据输出及配置设备的接口和软件 | 标准接口 | RS485， LAN |
可选接口 | VDSL， Modem | |
通讯 | LAN口：Web界面 串口：DataClient软件或标准的终端软件 | |
可选软件 | 将测量到的数据进行可视化的 Viewer软件 | |
电气参数 | 电源 | 标准: 230 VAC， ±10% 可选 110 VAC， ± 10% |
功耗 | 250 W (标准) 800 W (**加热模式) | |
UPS (可选) | 内置ups， > 1 小时 | |
操作安全 | 环境要求 | ISO 10109-11 |
激光等级 | 1M级 （ IEC 60825-1:2007） | |
防护等级 | IP65 | |
EMC | Class B， DIN EN 61326-1 | |
电气安全 | DIN EN 61010-1 | |
证书 | CE | |
1) CBH - 云底高；
2) 10 km距离上测量实体目标。
产地：德国
